特點

? 工作電源：AC220V 50Hz±5%
? 工作環境：環境溫度40；濕度85(無露珠)；無強磁場；無強烈振動。
? 輸入信號：4~20mA線性電流(0~10mA, 0~10V, 1~5V訂貨時需說明)；
? 輸出能力：驅動可控硅(觸發脈沖3V/200mA, 50μS)。

使用方法

1、自動輸出：將“公共-自動”端子短接時，可從“輸入信號+ 、-”端子輸入4~20mA信號來控制觸發器輸出的大?。?nbsp;

2、手動輸出：將“公共-自動”端子短接時，可通過“手動調節(1K電位器)”來調節觸發器輸出的大??；

3、電流限幅：使用電流限幅功能時，對于TCW-32 ZK Y1，需將主回路中電流互感器信號引入“A1-A2”端；對于TCW-32 ZK Y3，需將三相主回路中電流互感器信號分別引入“A1-A2, A3-A4, A5-A6”端。并外接“電流限幅(1K電位器)”，通過電位器調節電流限幅值的大小。為了不影響主控表的調節輸出，在使用電流限幅功能時，一般將電流限幅設定在負載的額定電流附近；另外，為了可靠地使用過流保護功能，也需將電流限幅值設定在負載的額定電流附近。

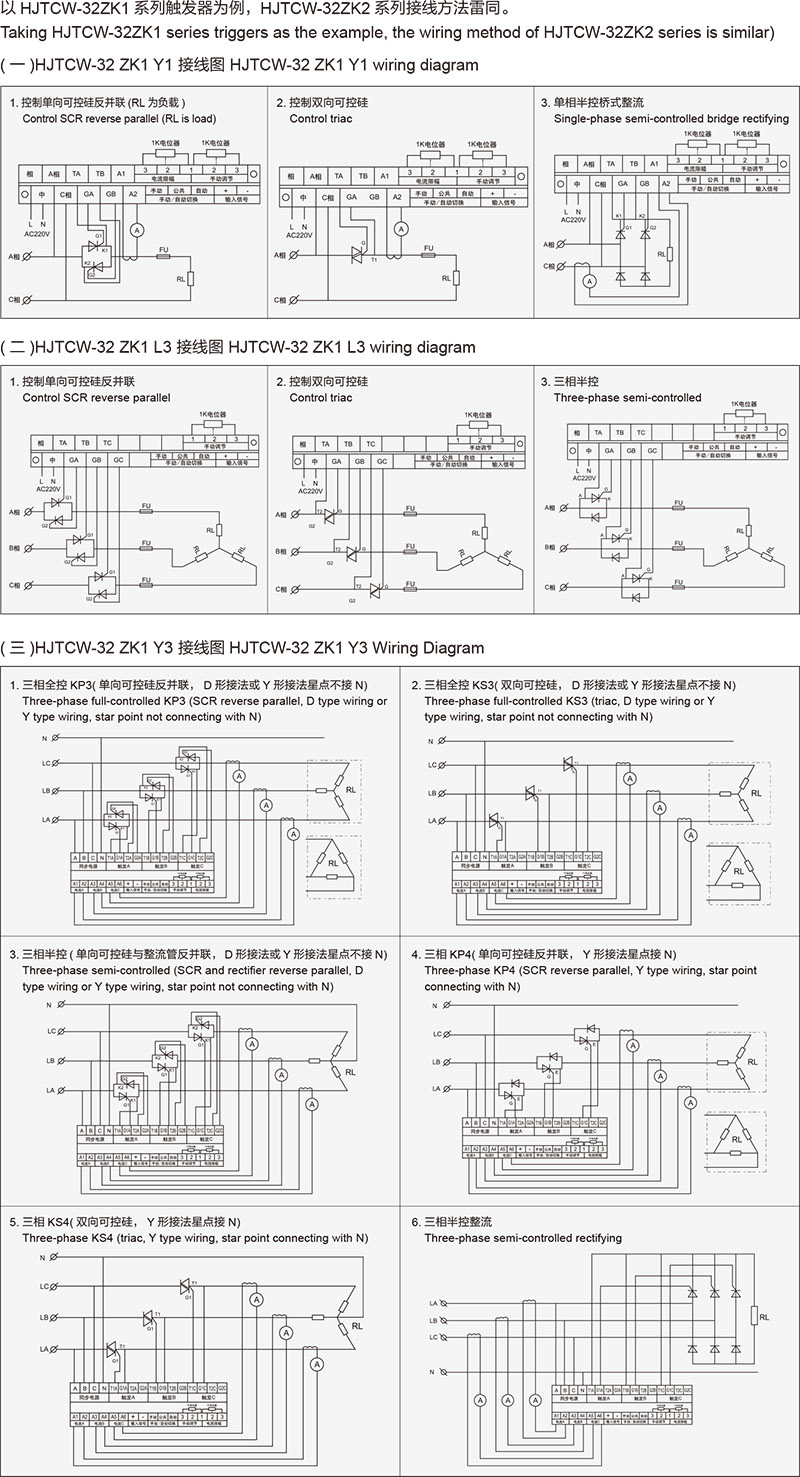

參考接線圖
