高頻晶閘管
返回
  • 特點
  • 典型應用
  • 型號規格
特點
? 全擴散工藝 ，分布式擴展放大門極結構
? 開關損耗低，優良的動態特性
? 優良的高頻性能，適用頻率2.5-10KHz

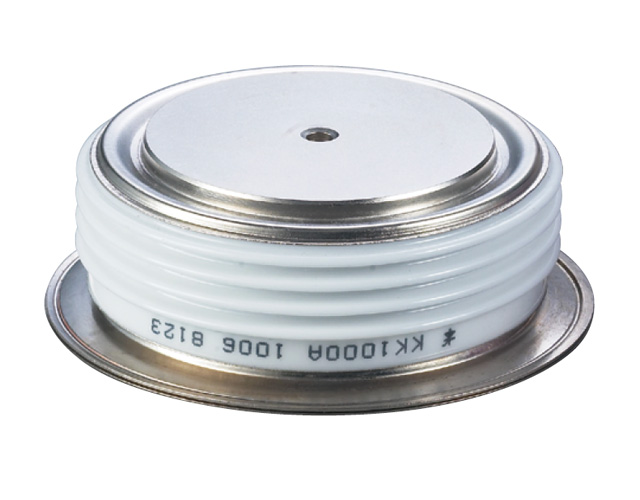

? 平板型陶瓷管封裝，雙面冷卻
典型應用
? 逆變器、電焊機
? 斬波器、感應器
? 各種類型的強迫換流器
型號規格
Type VDRM VRRM IT(AV)
THS 55℃

Tq
100℃

dv/dt di/dt IDRM IRRM IGT VGT IH VTM/ITM RTH
(j-hs) 		Tjm M2 Outline
25℃
V A μS V/μS A/μS mA mA V mA V/A ℃/W ℃ KN
KK200A 600-2500 200 16-35 500 100 30 40-250 0.9-2.5 20-400 2.9/600 0.065 115 5.3-10 A-2,8,12,15
KK300A 600-2500 300 16-35 500 100 30 40-250 0.9-2.5 20-400 2.8/900 0.055 115 5.3-10 A-3,9,16
KK400A 600-2500 400 16-35 500 100 40 40-250 0.9-2.5 20-400 2.8/1200 0.040 115 10-20 A-4,10,13,17,18
KK500A 600-2500 500 16-35 500 150 50 40-250 0.9-2.5 20-400 3.15/1500 0.035 115 15-20 A-4,10,13,17,18
KK600A 600-2500 600 16-35 500 150 50 40-300 0.9-3.0 20-400 3.15/1800 0.032 115 15-20 A-5,19
KK800A 600-2500 800 16-35 1000 150 60 40-300 0.9-3.0 20-400 3.15/2400 0.030 115 18-25 A-5,19
KK1000A 600-2500 1000 16-35 1000 150 80 40-300 0.9-3.0 20-500 3.15/3000 0.024 115 19-26 A-6,11,14,20
KK1200A 600-2500 1200 16-35 1000 150 100 40-300 0.9-3.0 20-500 3.15/3000 0.022 115 21-30 A-20,21
KK1500A 600-2500 1500 16-35 1000 250 120 40-300 0.9-3.5 20-500 3.15/3000 0.020 115 21-30 A-20,21,22
KK1800A 600-2500 1800 16-35 1000 250 120 40-400 0.9-3.5 20-800 3.15/4000 0.017 115 27-34 A-22,23,24,25
KK2000A 600-2500 2000 40-80 1000 250 160 40-400 0.9-4.5 20-1000 3.15/4000 0.016 115 30-40 A-22,23,24,25
KK2500A 600-2500 2500 40-80 1000 250 200 40-450 0.9-4.5 20-1000 3.15/5000 0.011 115 35-47 A-22,23,24,25
KK3000A 600-2500 3000 40-80 1000 250 250 40-450 0.9-4.5 20-1000 3.15/5000 0.009 115 70-85 A-22,23,24,25



Note:
■IGT、VGT、IH are test values under 25℃ . Unless otherwise specified,other parameters in the parameter table are test values under Tjm.
■I2t=I2TSM×tw/2:tw=bottom width of half-sinusoid current. Under 50Hz，I2t=0.00512TSM(A2S)
■When working under the current of 60 Hz:ITSM(8.3ms)=ITSM(10M=ms)×1.066，Tj=Tjm I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
■Gate lead： white or colorless,cathode lead (if necessary): red
