雪崩整流管
返回
  • 特點
  • 典型應用
  • 型號規格
特點
? 全擴散工藝，平板型陶瓷管封裝
? 中心放大門極結構
? 雙面冷卻，大電流
典型應用
? 大功率變流器
? 交直流電機控制，交直流開關
? 相控整流
? 有源和無源逆變
型號規格

Type
VRRM
IF(AV) THS 55℃
IRRM
VFM/IFM 25℃
RTH(j-hs)
Tjm
M2
Outline
V A mA V/A ℃/W ℃ KN
ZB200A 100-5000 200 16 1.8/600 0.090 150 3.3-5.5 A-2,8,12,15

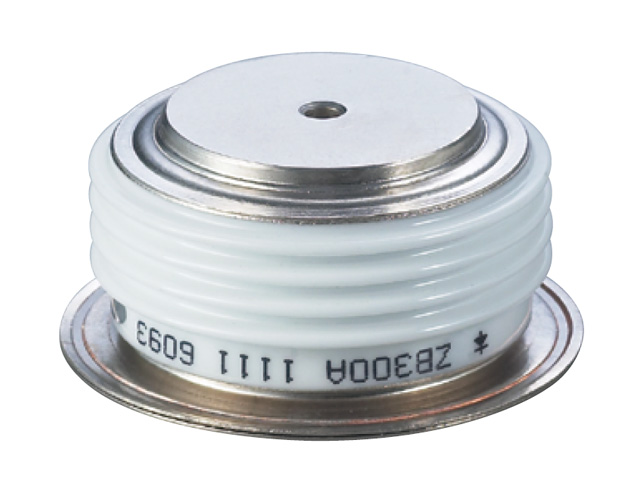

ZB300A 100-5000 300 30 1.8/900 0.065 150 5.3-10 A-3,9,16
ZB400A 100-5000 400 40 1.8/1200 0.040 150 10-20 A-4,10,13,17,18
ZB500A 100-5000 500 40 1.8/1500 0.040 150 10-20 A-4,10,13,17,18

Type
VRRM
IF(AV)
THS 55℃
trr
100℃
Qrr
IFSM
10ms
IRRM
VFM/IFM 25℃
RTH(j-hs)
Tjm
M2
Outline
V A μS μC KA mA V/A ℃/W ℃ KN
ZK200A 100-5000 200 2 70 2.7 16 2.2/600 0.090 150 3.3-5.5 A-2,8,12,15
ZK300A 100-5000 300 3 100 4.1 30 2.4/900 0.065 150 5.3-10 A-3,9,16
ZK400A 100-5000 400 3 100 5.4 40 2.4/1200 0.040 150 10-20 A-4,10,13,17,18

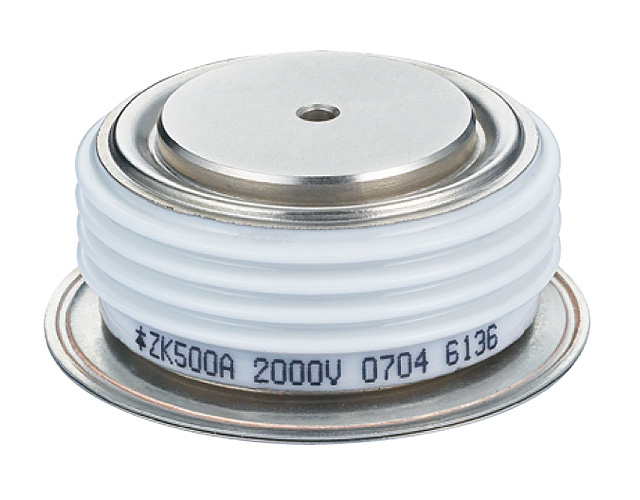

ZK500A 100-5000 500 3 120 8 40 2.4/1800 0.033 150 10-20 A-4,10,13,17,18
ZK800A 100-5000 800 3 130 10 40 2.6/2400 0.033 150 10-20 A-5,19

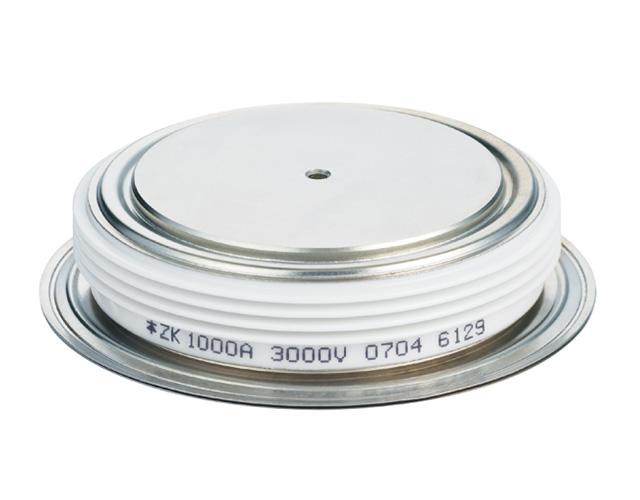

ZK1000A 100-5000 1000 4 150 13 50 2.6/3000 0.030 150 15-20 A-6,11,14,20



Note:
■IGT、VGT、IH are test values under 25℃ . Unless otherwise specified,other parameters in the parameter table are test values under Tjm.
■I2t=I2TSM×tw/2:tw=bottom width of half-sinusoid current. Under 50Hz，I2t=0.00512TSM(A2S)
■When working under the current of 60 Hz:ITSM(8.3ms)=ITSM(10M=ms)×1.066，Tj=Tjm I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
■Gate lead： white or colorless,cathode lead (if necessary): red
